Projekte der Mechanik-Werkstatt

Auf diesen Seiten bieten wir eine Übersicht einiger unserer Entwicklungen an. Für Fragen stehen wir gerne zur Verfügung.

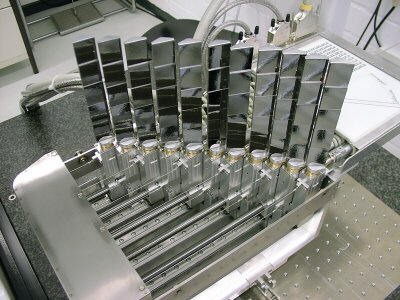

Multianalysator am FRMII in München Garching
Der Multianalysator besteht aus einer Kristallfläche gebildet aus 11
Reihen mit jeweils fünf Graphitkristallen.
Die Kristalle der Größe 25 Breite x 30 mm Höhe sollen möglichst
ohne großen Zwischenraum auf bestimmte Reflexionswinkel
positioniert werden können.
Der Mitten - Abstand zwischen den Kristallreihen beträgt 20 mm.
Die Antriebe mussten aus Platzgründen geschachtelt in zwei Ebenen
angeordnet werden.


Beschreibung als PDF-Datei in Vorbereitung.

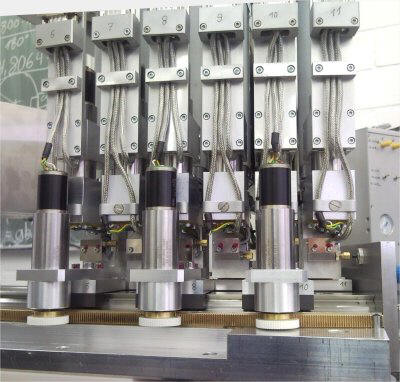

Multidetektor am FRMII in München Garching

Die Beschreibung als PDF-Datei.

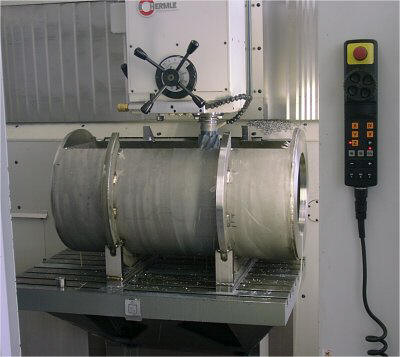

  Fertigung einer 600 x 1 mm Schlitzdüse für ein Cluster-Spektrometer

Technische Anforderungen an die Schlitzdüse

Länge des Schlitzes: 600 mm
Breite: einstellbar, 0.05-0.2 mm, Genauigkeit: ±10 %
Die Schwankung der Schlitzbreite soll < 10 % sein! Die Größe der Cluster hängt von der Schlitzbreite ab, ist der Schlitz an einer Stelle breiter, dann werden dort größere Cluster gebildet: Gewünscht ist jedoch eine gleichmäßige Clusterverteilung.

Link / Downloads

  Die Beschreibung als PDF-Datei.
